医院智能照明解决方案
来源:本站 发布日期:2023-04-22 浏览量:2081


1.概述


随着社会经济的快速发展,人民生活水平和医疗水平的不断提高,人们对医院的现代化水平和环境要求越来越高,医院的电能消耗也越来越大,节能已成为各医院关注的一个问题。由于智能照明控制系统能够通过合理的管理,根据不同日期、不同时间按照各个功能区域的运行情况预先进行光照度的设置,不需要照明的时候,保证将灯关掉;在大多数情况下很多区域其实不需要把灯全部打开或开到最亮,智能照明控制系统能用最经济的能耗提供最舒适的照明;系统能保证只有当必需的时候才把灯点亮,或达到所要求的亮度,从而大大降低了医院的能耗。


2.控制概述


控制区域大堂区域照明、门诊候诊大厅照明、护士部、住院部、医院公共区域

控制对象照明灯具

控制设备模块手动开关、智能面板、中控电脑、智能感应开关、调光模块、时控模块

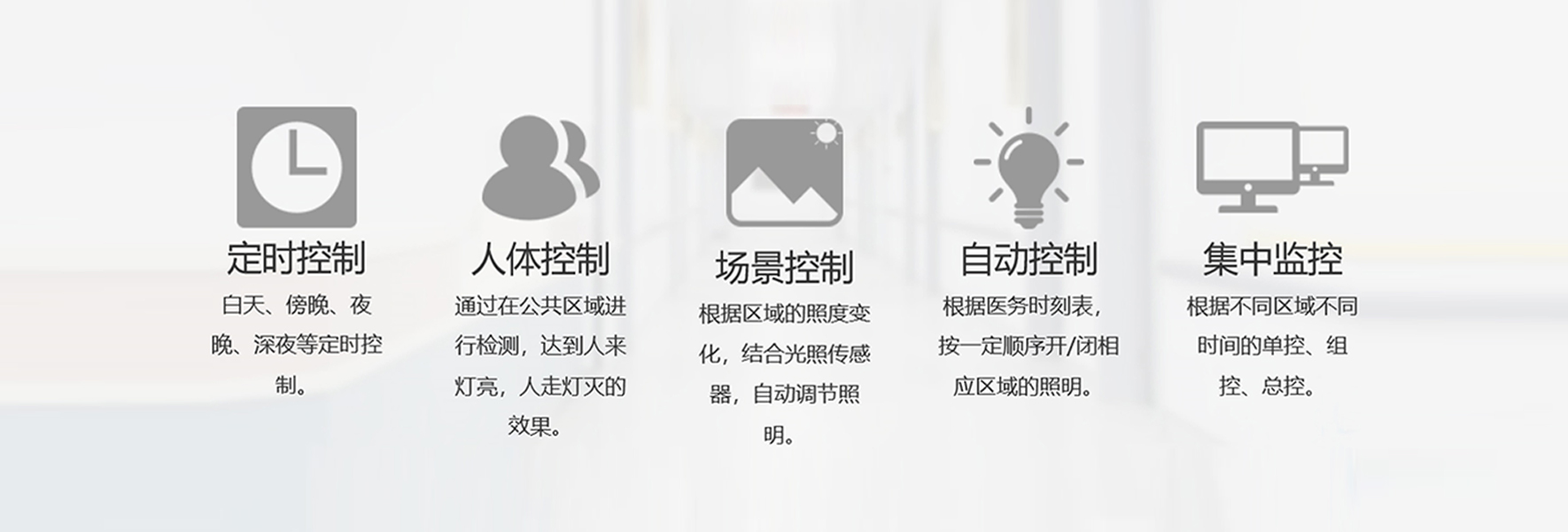

控制类型本地控制、定时控制、场景控制、远程控制、人体红外传感器

控制方式现场手动控制 、感应控制、场景控制、定时控制、远程集中控制

达到效果远程控制单灯、群组开关控制、支持场景模式、分区启动、消防联动、电脑远程编辑修改等。


3.具体方案

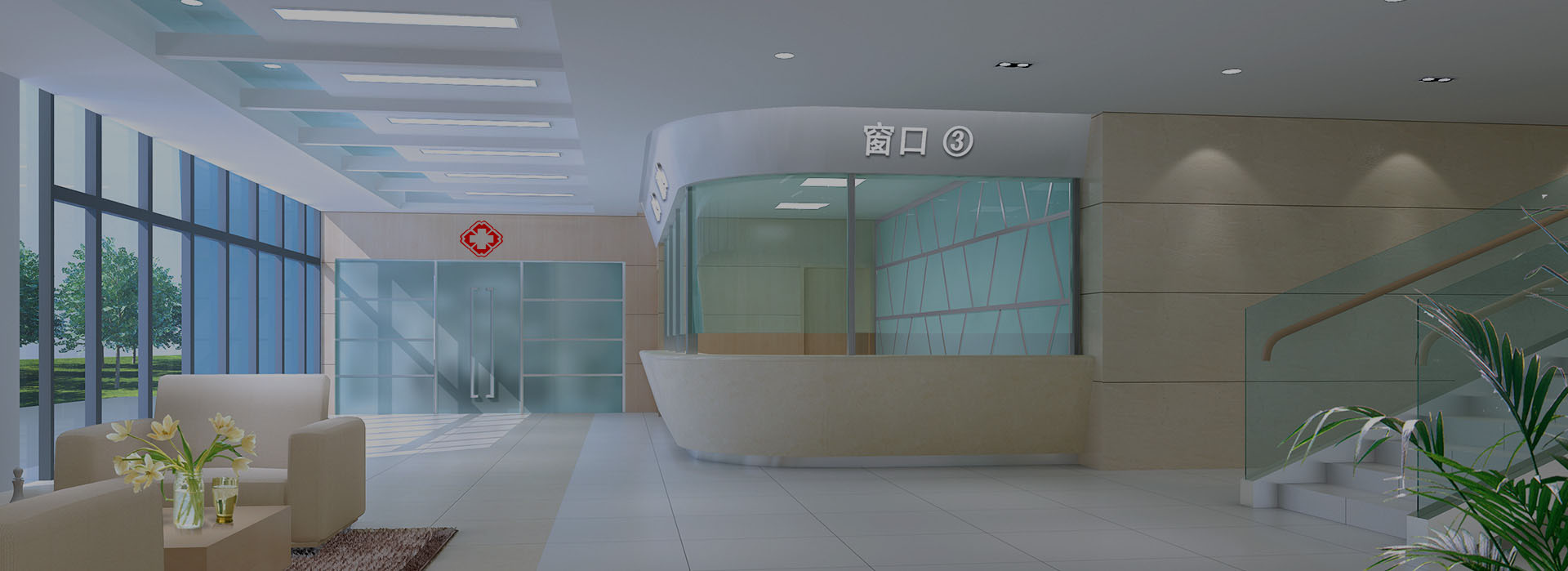

大堂区域

控制对象:医院大堂照明



控制方式

中央控制:在主控中心对所有照明回路进行监控,通过电脑操作界面控制灯的开关。

定时控制:白天、傍晚、夜晚、深夜等定时控制。

可编程面板控制:通过编程的方式确定每个开关按键所控制的回路,单键可控制单个回路、多个回路。

隔灯控制:利用隔灯的方式区分照明回路,实现 1/3、2/3、3/3 照度控制。



照度控制:根据室内外的照度,自动调节大堂的照明回路。

电脑集中控制:操作人员通过电脑系统软件看到灯具布置点位图,可对大堂灯具进行开关、编程等逻辑控制。

反馈方式:反馈每一回路的运行

智能调光:医院大堂是病人长期经过、滞留的地方,为使病人有个安定的情绪,在医院门口不宜选择高亮度和华丽的灯具,应该给病人创造一个安静、舒适的环境。整个大厅的灯光由系统自动管理,系统根据大厅运行时间自动调整灯光效果。本系统利用时控模块,设置白天、傍晚、夜晚、深夜等多种场景模式,将每天的工作时间根据时段划分,按照照明回路亮暗的不同搭配组合成多种不同的灯光效果(场景模式),并存储在可编程控制面板中,当需要改变灯光效果时,操作人员只需按一个键,就可以调用某一灯光场景了。

安装智能感应系统:结合照度传感器,可以根据室内外照度自动调节大堂内灯具的开关

当室外照度充足,自动关闭大堂大部分回路照明,以节约能源;当天气逐渐变暗或出现暴雨天气,室内照度变暗,可自动打开大堂照明回路,以补偿照度。通过照度传感器控制,减少了减少了工作人员的劳动强度,降低了医院运营费用,也提高了整个医院的智能化水平。


门诊候诊大厅

控制对象:医院大堂照明


控制方式

中央控制:在主控中心对所有照明回路进行监控,通过电脑操作界面控制灯的开关。

定时控制:白天、傍晚、夜晚、深夜等定时控制。

现场可编程开关控制:通过编程的方式确定每个开关按键所控制的回路单键可控制单个回路、多个回路。

照度控制:根据室内外的照度,自动调节候诊大厅的照明回路。

调光控制:精心设计多种调光场景,给候诊人员一种新颖的感觉。

红外控制:在夜晚后,通过红外对候诊大厅进行实时监控,达到人来灯亮,人走灯灭的效果。


安装智能感应系统


1、照度传感器:候诊大厅为候诊人员提供一个舒适,温馨的环境。候诊大厅内灯光应多采用暖色光源,这样能有效放松病人心情,缓解病人压力。在室内采光好的候诊区域,可以结合照度传感器来对候诊区内的灯光进行实时监控。当室外照度充足,室内采光好的地方可以关闭照明回路,以节约能源,当室外照度减弱或出现暴雨天气时,可自动打开室内照明回路以补充室内照度。

2、人体红外传感器:候诊大厅在夜晚的时候,基本没有人员行走。可以通过红外线实时监控。当感应到有人员,自动打开相应区域的照明,达到人来灯亮,人走灯灭的效果,充分节约能源。

护士站控制方案

控制对象:住院部护士站、门诊室护士站

控制方式

中央控制:在主控中心对所有照明回路进行监控,通过电脑操作界面控制灯的开关。


定时控制:白天、傍晚、夜晚、深夜等定时控制。

现场可编程开关控制:通过编程的方式确定每个开关按键所控制的回路单键可控制单个回路、多个回路。

照度控制:根据室内外的照度,自动调节护士站的照明回路。

调光控制:精心设计多种调光场景,通过护士站的灯光效果点缀整个楼层。

红外控制:在夜晚后,通过红外对护士站进行实时监控,达到人来灯亮,人走灯灭的效果。

反馈方式:反馈每一回路的运行与故障状态

智能调光:医院护士站为医院医护人员为主要人员提供服务的地方。护士站在每个楼层的灯光中是最醒目的,这样更加方便人员寻找。住院部护士站的灯光采用多种可调光光源,根据一天当中人流量的大小来进行不同的控制。白天的时候,室内外照度充足,护士站只需开启四周暗藏灯,既美化护士站周围环境,又方便人员寻找;傍晚时分,室内照度逐渐降低,护士站的灯光逐渐变亮,以补充室内照度;夜晚时段,室外照度较差,人员走动较为频繁,此时护士站的灯光为最亮,方便人员问询,也通过护士站的灯光效果,点亮了整个楼层,让住院的病人和家属也能感受到医院的温馨;在深夜后,为不影响病人休息,可关闭医护站大部分照明回路,只开启部分暗藏灯,这样人员夜起也不会太刺激。

可编程面板:可编程控制面板位置放在护士站内,既方便操作人员操作,又不会被人员乱按,减少误操作。

智能感应:还可以结合照度传感器对护士站的灯光进行实时的监控,这样白天如出现暴雨等情况室内照度迅速降低,系统将自动调节护士站的灯光亮度,以补充室内照度。


住院部


控制对象:住院部照明、VIP病房照明

控制方式

中央控制:在主控中心对所有照明回路进行监控,通过电脑操作界面控制灯的开关。

现场可编程开关控制:通过编程的方式确定每个开关按键所控制的回路单键可控制单个回路、多个回路。

照度控制:根据室内外的照度,自动调节住院部的照明回路。

调光控制:精心设计多种调光场景,满足各种情况下对灯光的需要。

液晶触摸屏控制:通过液晶触摸屏控制整个房间的灯光、窗帘和电器设备。

智能感应

白天的时候,可结合照度传感器,根据室内外照度,对病房内的灯光进行控制,使病房内保持一个恒定的照度。当室外照度充足,靠窗的照明回路采光好,可关闭或调暗灯光,以节约能源,对于远离窗户的照明回路,可梯度式增加灯光亮度,以补充照度。在夜晚时,大部分病人入睡,可关闭所有的照明回路,仅开启每个病床下的夜灯,既不影响病人休息,又为病人夜起和医护人员工作提供基本的12照度。

可编程液晶面板

VIP病房精心设计多种灯光场景,采用液晶触摸屏控制整个房间内的灯光、窗帘。



公共区域照明控制方案

控制对象:走廊、电梯厅、卫生间


控制方式:场景控制、传感控制、定时控制


走廊照明


智能照明系统可以设置1/2,1/3场景,根据现场情况自由切换。

也可以设置时间控制,在白天的时候,室外日光充足,只需要开启1/2或1/3场景模式,在傍晚的时候,室外日光逐渐降低,这是人流量也是一天中最高的时候,走廊灯应该全部打开,等到深夜的时候,人流量非常小,为不影响病人休息,可关闭公共照明回路,只开启扶手暗藏灯。这样最大限度的节约了能源。

结合照度传感器,可以更加有效的管理走廊的照明回路。在白天的时候,当室外照度充足,在室内采光好的区域,可以关闭照明回路,以节约能源。当出现暴雨等天气,照度下降,可自动打开室内照明回路,补充室内照度。对于一些深夜后,人员走动较少的公共区域,在深夜后把公共照明全关,以节约能源,并采用移动探测模块对走道进行实时监控,达到人来灯亮,人走灯灭的效果。


公共卫生间照明


根据设置不同的时间设定自动开启或关闭灯具,如: 白天时间,智能照明控制系统将为各个卫生间自动关闭灯管;晚上时间,系统自动开启全部卫生间灯管。



入口处装置智能开关面板,可根据实际需要灵活控制灯管开关

卫生间内的灯光在深夜后,也可以采用移动探测模块控制,达到人来灯亮,人走灯灭的效果。这样避免了卫生间内灯光常亮给医院带来不必要的能耗。
